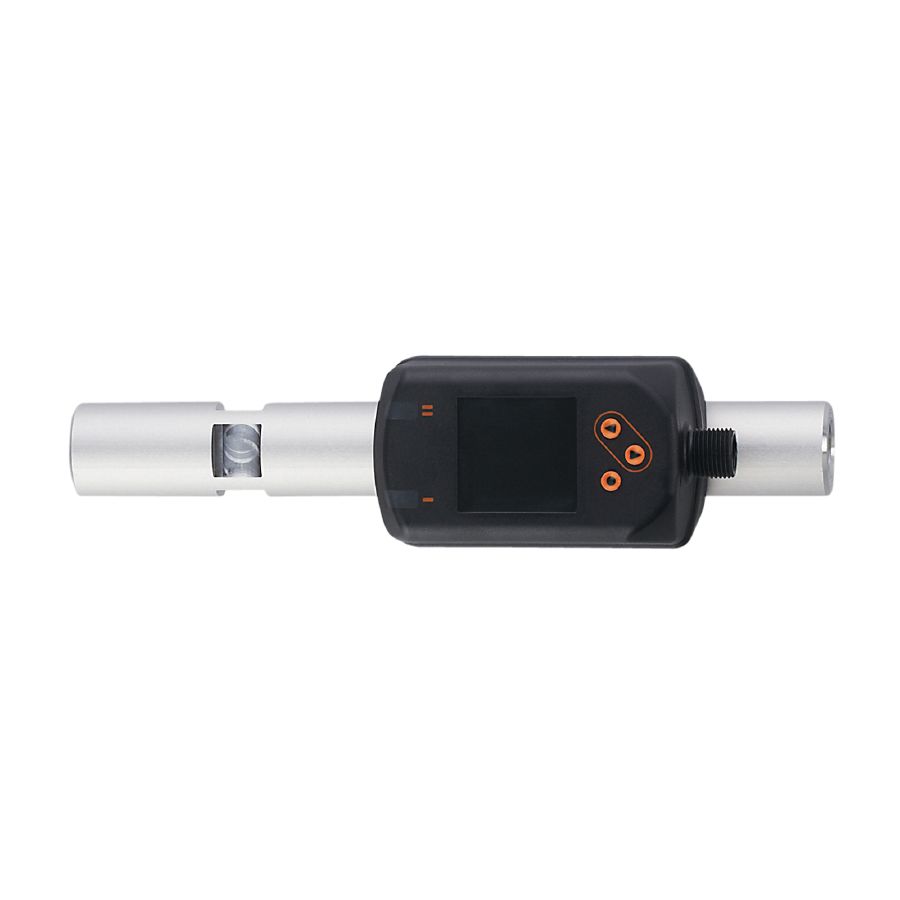

Compteur d’air comprimé IO Link - SD5500

Nombre des entrées et sorties : Nombre des sorties TOR: 2; Nombre des sorties analogiques: 1
Raccord process : taraudage G 1/4 DN8
Etendue de mesure [bar] : -1…16
Application : pour les applications industrielles
Fluides : air comprimé
Température du fluide [°C] : -10…60
Pression d’éclatement min. [bar] : 64
Pression d’éclatement min. [MPa] : 6,4
Tenue en pression [bar] : 16
Tenue en pression [Mpa] : 1,6
PMSA pour des applications selon NEC [bar] : 9,5
Tension d’alimentation [V] : 18…30 DC; (selon TBTS/TBTP)
Consommation [mA] :
Classe de protection : III
Protection inversion de polarité : oui
Retard à la disponibilité [s] : 1
Nombre des entrées et sorties : Nombre des sorties TOR: 2; Nombre des sorties analogiques: 1
Entrées : remise à zéro du compteur
Sortie signal : signal de commutation; signal analogique; signal d’impulsion; IO-Link; (configurable)
Technologie : PNP/NPN
Nombre des sorties TOR : 2
Fonction de sortie : normalement ouvert / fermé; (paramétrage)
Chute de tension max. sortie de commutation DC [V] : 2,5
Courant de sortie (au maintien) de la sortie de commutation DC [mA] : 150; (par sortie)
Nombre des sorties analogiques : 1
Sortie analogique (courant) [mA] : 4…20; (possibilité de mise à l’échelle)
Charge maxi [Ω] : 500
Sortie d’impulsions : compteur totalisateur de la consommation
Protection courts-circuits : oui
Version protection courts-circuits : pulsé
Protection surcharges : oui
Etendue de mesure :
Plage d’affichage :
Résolution :
Point de consigne haut SP :
Point de consigne bas rP :
Valeur minimum de la sortie analogique ASP :
Valeur maximum de la sortie analogique AEP :
Suppression de faibles débits LFC :
En pas de :
Etendue de mesure [bar] : -1…16
Plage d’affichage [bar] : -1…20
Résolution [bar] : 0,05
Point de consigne haut SP [bar] : -0,92…16
Point de consigne bas rP [bar] : -1…15,92
Sortie analogique/valeur min [bar] : -1…12,8
Sortie analogique/valeur max [bar] : 2,2…16
En pas de [bar] : 0,01
Etendue de mesure :
Plage d’affichage :
Point de consigne haut SP :
Valeur de l’impulsion :
En pas de :
Durée d’impulsions [s] : 0,01…2
Etendue de mesure :
Plage d’affichage :
Résolution :
Point de consigne haut SP :
Point de consigne bas rP :
Sortie analogique/valeur min :
Sortie analogique/valeur max :
En pas de :
Coefficient de température [1/K] : ± 0,07 % MW
Précision (dans la plage de mesure) : classe 141: ± (2 % MW + 0,5 % MEW); classe 344: ± (6 % MW + 0,6 % MEW) ; qualité d’air selon ISO 8573-1:2010; pour température du fluide 23 °C
Répétabilité : ± (0,4 % MW + 0,1 % MEW)
Répétabilité [% de la valeur finale] : ± 0,2
Exactitude type [% de la valeur finale] :
Meilleur CT du gain [% MEW / 10 K] : ± 0,3
Meilleur CT du point zéro [% MEW / 10 K] : ± 0,1
Précision [K] : ± 0,5; (en cas d’écoulement dans les limites de mesure du débit permises)
Temps de réponse [s] : 0,1; (dAP = 0)
Amortissement valeur process dAP [s] : 0…5
Temps de réponse [s] : 0,05
Temps de réponse dynamique T05 / T09 [s] : T09 = 0,5
Possibilités de paramétrage : hystérésis / fenêtre; normalement ouvert / fermé; sortie courant/impulsion; afficheur orientable / désactivable; Unité d’affichage; totalisateur
Interface de communication : IO-Link
Type de transmission : COM2 (38,4 kBaud)
Révision IO-Link : 1.1
Standard SDCI : IEC 61131-9 CDV
Profils : Digital Measuring Sensor (0x800A), Identification and Diagnosis (0x4000)
Mode SIO : oui
Type de port maître requis : A
Données process analogiques : 8
Données process TOR : 2
Temps de cycle de process min. [ms] : 7,2
DeviceID supportés :
Température ambiante [°C] : 0…60
Température de stockage [°C] : -20…85
Humidité relative de l’air max. [%] : 90
Indice de protection : IP 65; IP 67
CEM :
Homologation CPA :
Tenue aux vibrations :
MTTF [Années] : 183
Homologation UL :
Directive relative aux équipements sous pression : règles de l’art; utilisable pour les gaz inertes du groupe de fluides 2
Poids [g] : 556
Matières : PBT+PC-GF30; PPS GF40; inox (1.4301/304); inox (1.4305/303); acier (1.5523) galvanisé; CW614N (laiton / 2.0401); FKM
Matières en contact avec le fluide : EN AW-6082 (aluminium); inox (1.4305/303); FKM; céramique vitrifié; PPS GF40; Al2O3 (céramique); acrylate
Raccord process : taraudage G 1/4 DN8
Indication :
Remarques :
Unité d’emballage : 1 pièces
Raccordement : Connecteur: 1 x M12; codage: A

Fabricant : IFM

Référence : SD5500

Délai de livraison si hors stock : 1 à 10 jours

734,04  HT

Disponibilité : 1 en stock
